Engineering Vector Automation Docs

Panduan operasional untuk upload KMZ/KML, ROAD dari OSM server, output DXF/BOQ/KMZ/HPDB, database FDT, Coreman, RFS, GDR, dan Hermes.

Mulai dari sini

ROAD server 181 kecamatan

Output utama DXF, BOQ, KMZ, HPDB

Companion Hermes / WhatsApp Bot

Mulai Cepat

Tiga langkah paling aman buat user baru.

Upload area design

Masukkan file KMZ/KML area cluster. EVA akan membaca folder, placemark, dan struktur layer yang tersedia.

Pilih ROAD dan output

Ambil ROAD dari OSM server per kecamatan atau upload manual, lalu pilih output yang dibutuhkan.

Generate dan download

Jalankan job, pantau progress, lalu ambil ZIP, Excel, DXF, atau KMZ dari panel hasil.

Workflow EVA

Alur lengkap dari data mentah sampai output siap kirim.

InputKMZ, KML, OSM, PBF, template Excel.

ValidasiCek folder area, ROAD source, template, dan mode output.

ConvertJob diproses di server agar browser tetap ringan.

ReviewMonitor aktivitas menampilkan status, error, dan link download.

Tampilan App EVA

Cuplikan layar dari app EVA Converter untuk mengenali area kerja utama sebelum mulai convert.

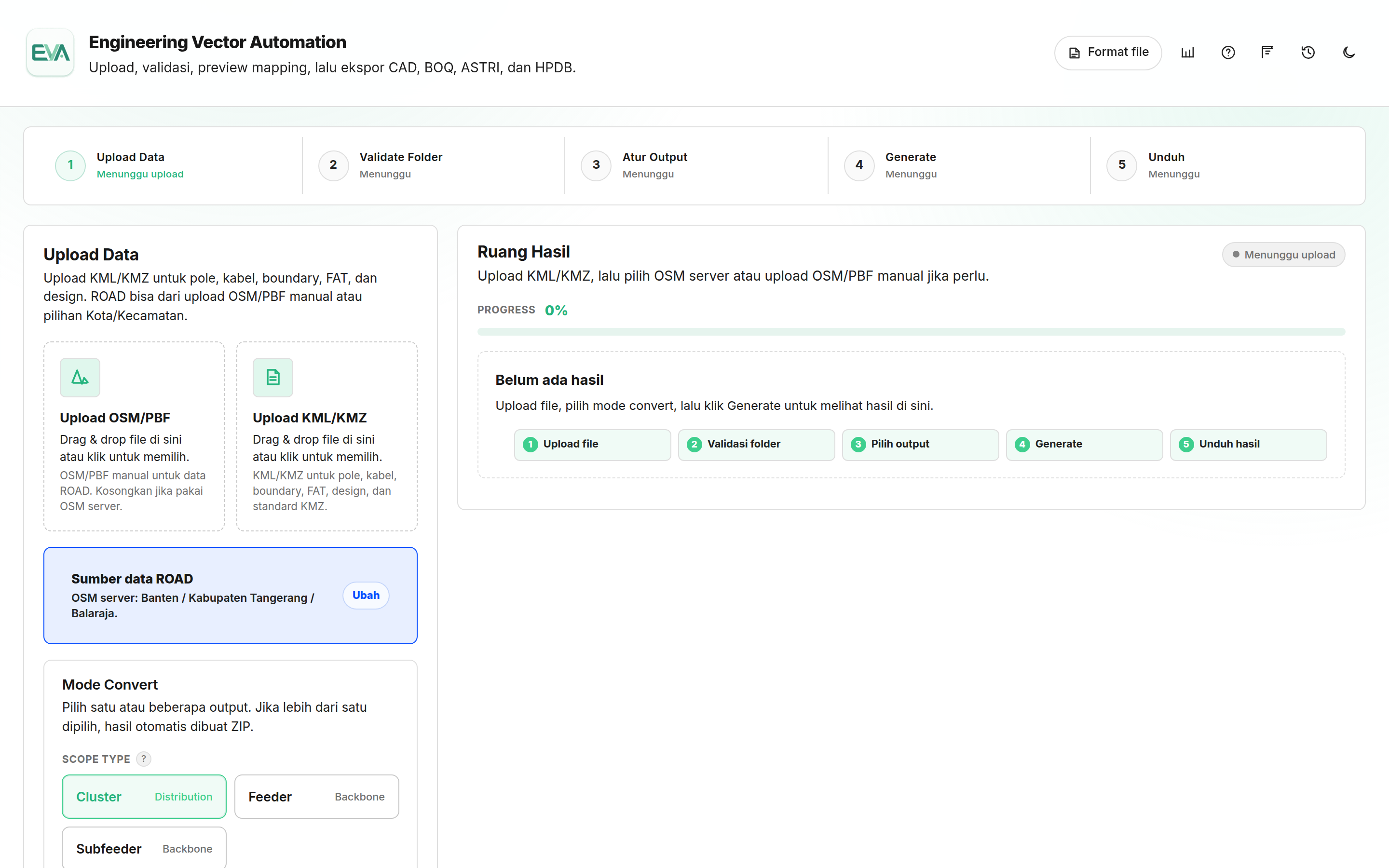

Tampilan utama EVA Converter — Workspace utama EVA Converter.

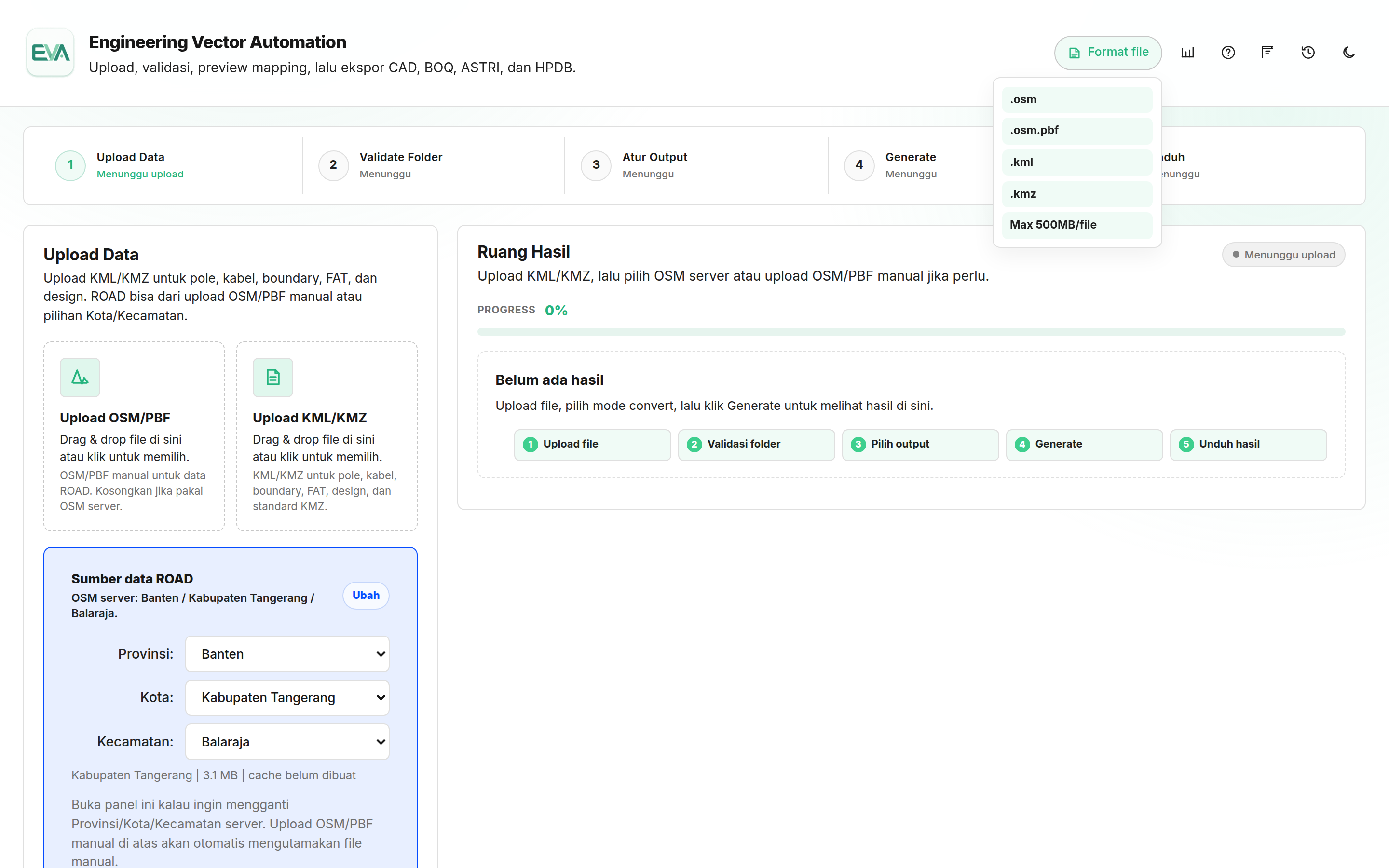

Panel mode convert EVA — Panel mode convert dan output.

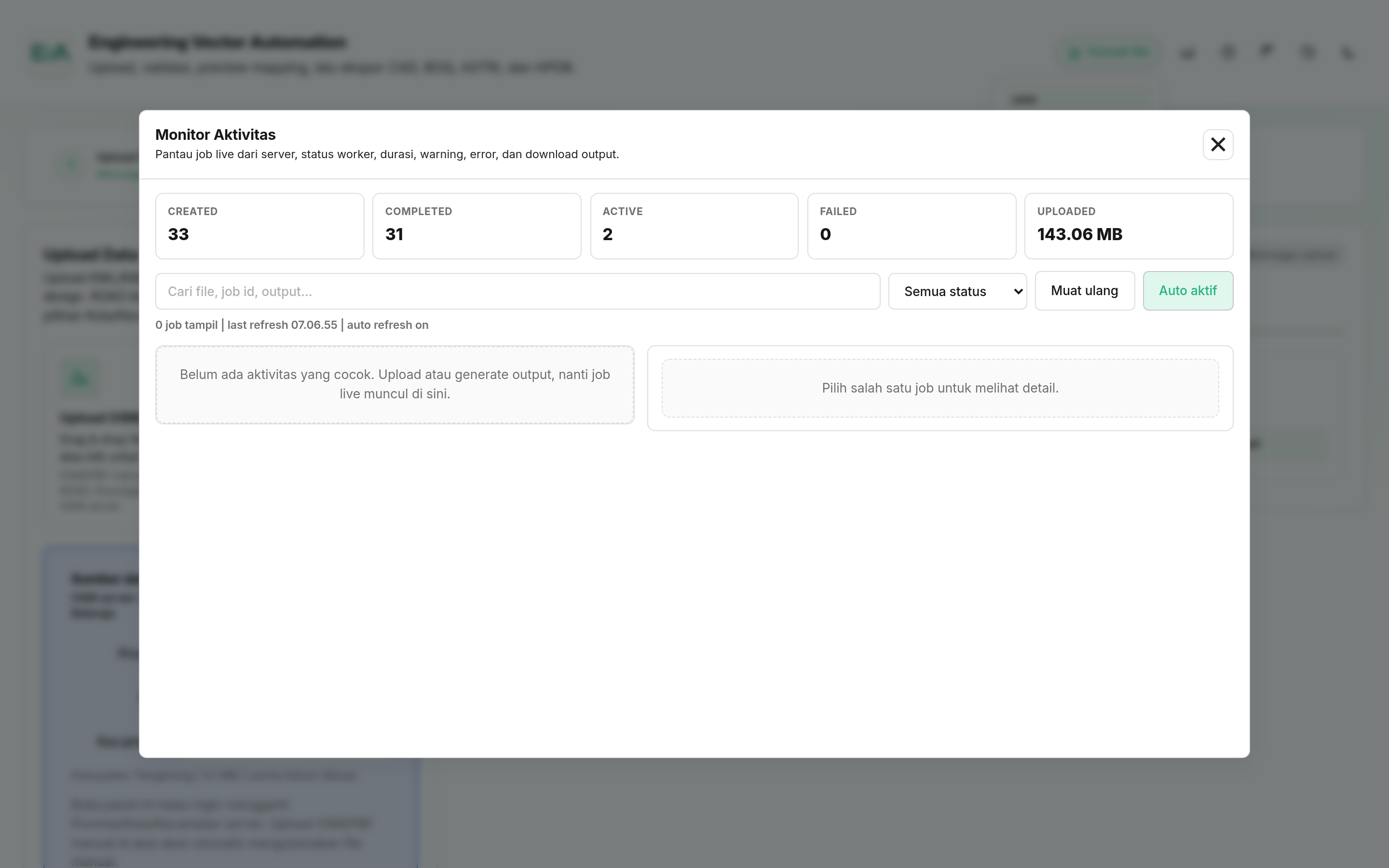

Monitor aktivitas EVA — Monitor aktivitas

Upload Data

Gunakan kombinasi KMZ/KML area dan ROAD server supaya hasil tetap konsisten.

Format yang didukung

KMZ/KML untuk area design, FAT/FDT, pole, HP cover, dan layer engineering.
OSM/PBF untuk ROAD manual kalau kecamatan belum tersedia di server.
Excel template untuk BOQ, HPDB, ASTRI, GDR, dan data pendukung.

Rekomendasi

Upload KMZ/KML dulu, pilih folder area yang valid, lalu pilih ROAD dari kecamatan yang sesuai supaya clipping jalan lebih bersih.

Mode Output

Pilih satu output atau jalankan multi-output dalam satu job.

DXF CAD

Drawing CAD untuk review engineering dan plotting layer jaringan.

BOQ Excel

Bill of Quantity dengan perhitungan material dari data design.

KMZ Standard

KMZ/KML yang distandardkan, termasuk naming dan coding FDT.

HPDB / ASTRI

Export homepass dan atribut ASTRI untuk kebutuhan database.

Tools Engineering

Modul tambahan yang sering dipakai setelah proses convert.

Coding FDTImport, search, edit, dan sinkronisasi database FDT.

ManCoreKelola inbox OPM, match cluster-core, dan registry OLT.

RFSPantau rekap homepass RFS dan target bulanan.

GDRBuat GDR manual, vendor, material, dan output Excel.

KMZ KoordinatAmbil koordinat FAT, FDT, pole, dan HP cover dari KMZ.

Hermes

Hermes adalah companion automation untuk EVA: bot WhatsApp dan jembatan operasional ke Coreman, OPM, RFS, dan GDR.

Yang ditangani Hermes

Menerima caption OPM dari grup atau japri.
Mencatat data mancore dan rekap RFS ke Google Sheets.
Memanggil EVA API untuk lookup cluster, FDT, dan status app.
Menyediakan command seperti status bot, status app, dan pembuatan GDR.

Status routing

Path Hermes publik belum terdeteksi dari domain/IP. Kalau endpoint final sudah dipilih, tambahkan link-nya di section ini dan di knowledge EVA Assistant.

Monitor Aktivitas

Tempat mengecek job yang sedang berjalan, selesai, atau gagal.

Status	Arti	Aksi
Queued	Job masuk antrean.	Tunggu worker mengambil job.
Running	Convert sedang diproses.	Pantau progress dan jangan upload ulang dulu.
Done	Output sudah siap.	Download file hasil.
Failed	Input/template/error server perlu dicek.	Baca pesan error, perbaiki input, lalu ulangi.

FAQ

Jawaban cepat untuk kasus yang paling sering muncul.

Kenapa ROAD tidak muncul?

Pastikan kecamatan dipilih, file OSM/PBF valid, dan area KMZ/KML punya batas yang bisa dipakai untuk clipping.

Output Excel kosong atau tidak lengkap?

Cek folder/layer input, template Excel, dan mode network type. Jalankan ulang setelah template benar.

Convert gagal di tengah proses?

Buka Monitor Aktivitas, salin pesan error, lalu cek apakah file terlalu besar, layer tidak standar, atau template tidak ditemukan.

Assistant bisa jawab apa?

EVA Assistant bisa menjelaskan upload, output, Coding FDT, Hermes, monitoring, dan mengarahkan user ke section docs yang tepat.
